Puissance maximale d’un câble 6 mm² en triphasé : usages et limites

Le choix de la section d’un câble électrique est essentiel pour garantir la sécurité, la fiabilité et les performances d’une installation triphasée. Une section insuffisante peut provoquer un échauffement des conducteurs, une chute de tension excessive ou le déclenchement répété des protections électriques.

Le câble de 6 mm² peut être utilisé dans de nombreuses installations triphasées. Cependant, sa puissance maximale ne peut pas être déterminée uniquement à partir de sa section. L’intensité, la longueur du circuit, le mode de pose, la température ambiante et la nature de l’équipement alimenté doivent également être pris en compte.

Dans le cas particulier d’une borne de recharge pour véhicule électrique, le 6 mm² est généralement retenu pour une borne triphasée de 11 kW fonctionnant à 16 A par phase. Pour une borne de 22 kW fonctionnant à 32 A par phase, il faut en revanche prévoir une section de 10 mm² au minimum.

Comprendre le triphasé et la section du câble

Une alimentation triphasée utilise trois phases permettant de répartir la puissance électrique. Elle est notamment employée pour alimenter des machines industrielles, des équipements professionnels, certaines pompes à chaleur et des bornes de recharge puissantes.

La puissance disponible dans une installation triphasée peut être estimée avec la formule suivante :

Puissance = √3 × tension × intensité

Sur un réseau triphasé de 400 volts :

  • une intensité de 16 A par phase correspond à environ 11 kW ;
  • une intensité de 32 A par phase correspond à environ 22 kW.

Cela ne signifie toutefois pas qu’un câble de 6 mm² doit automatiquement être utilisé dès que l’intensité calculée semble compatible. Le dimensionnement doit également respecter les règles applicables à l’équipement concerné et tenir compte des conditions réelles d’installation.

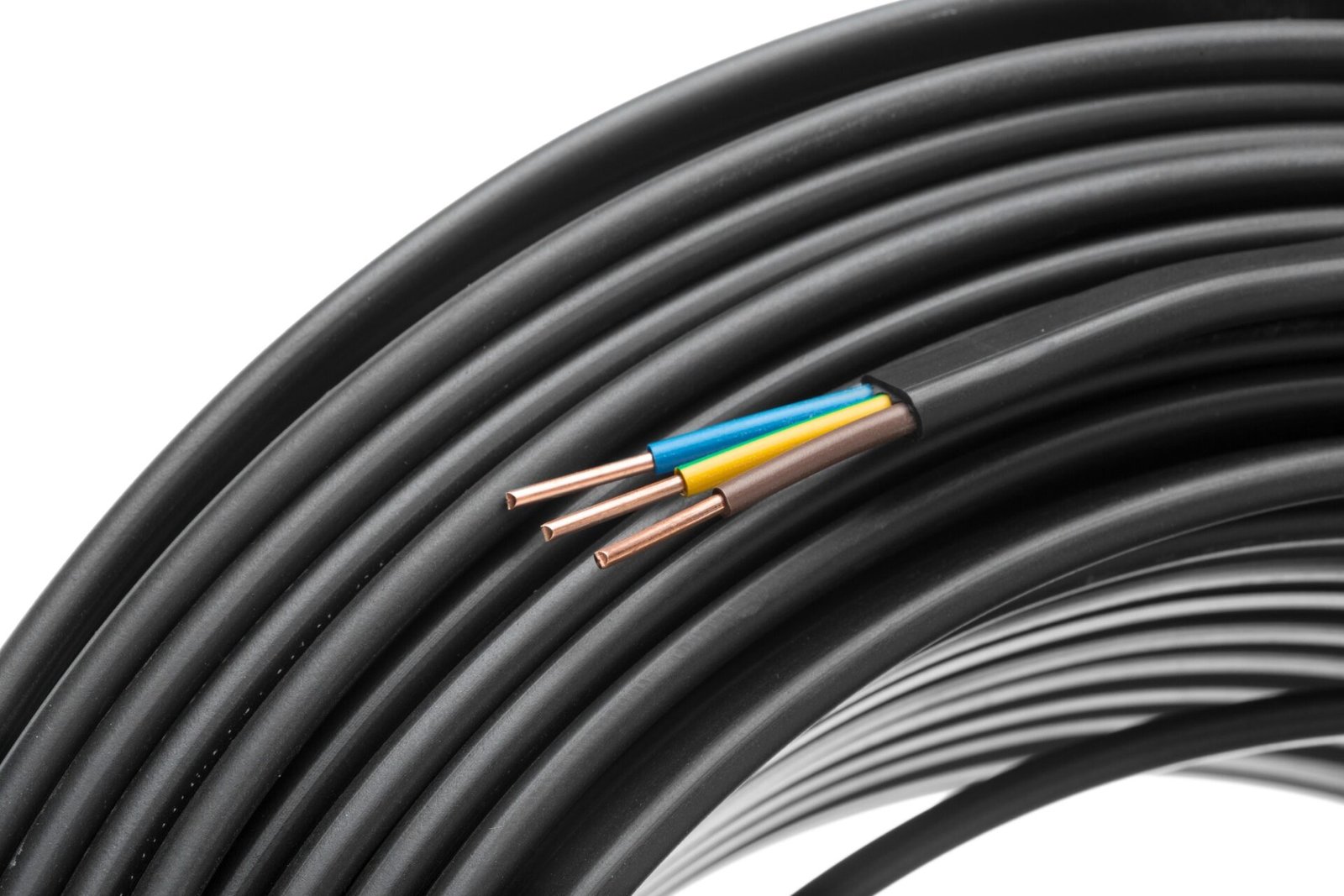

Gros plan des câbles électriques

Quelle puissance pour un câble 6 mm² triphasé ?

Pour une borne de recharge, il est important de ne pas confondre la capacité théorique d’un conducteur avec la section recommandée pour une installation IRVE fonctionnant plusieurs heures à forte puissance.

En pratique, il faut retenir les correspondances suivantes :

Puissance de la borneAlimentationIntensité par phaseSection couramment retenue
11 kWTriphasé 400 V16 A5G6 mm²
22 kWTriphasé 400 V32 A5G10 mm² minimum

Le câble 5G comprend cinq conducteurs : les trois phases, le neutre et le conducteur de protection relié à la terre.

Pour une borne triphasée de 11 kW, le câble 6 mm² offre une marge adaptée à une installation classique fonctionnant à 16 A par phase.

En revanche, une borne de 22 kW sollicite 32 A sur chacune des trois phases. Pour cet usage, une section de 10 mm² doit être retenue. Selon la longueur du circuit, le mode de pose ou la température ambiante, l’installateur peut même recommander une section supérieure, comme du 16 mm².

Applications courantes du câble 6 mm² triphasé

Le câble de 6 mm² peut être employé dans différentes installations, à condition que son dimensionnement soit validé en fonction de l’intensité et des conditions de pose.

Une borne de recharge triphasée de 11 kW

Une borne de recharge de 11 kW fonctionne généralement sous 400 V triphasé avec une intensité de 16 A par phase. Dans cette configuration, une alimentation en 5G6 mm² est couramment utilisée.

Le circuit doit être exclusivement consacré à la recharge du véhicule et bénéficier de protections adaptées. Pour vérifier la puissance disponible, choisir les protections et calculer la section nécessaire selon la distance, il est préférable de faire appel à une société certifiée IRVE d’installation de bornes de recharge pour véhicules électriques.

Des équipements professionnels ou industriels

Le 6 mm² triphasé peut également alimenter certains moteurs, machines-outils ou équipements professionnels. La puissance admissible dépend alors du courant absorbé par l’appareil, de son régime de fonctionnement et de son courant de démarrage.

Les caractéristiques fournies par le fabricant de la machine doivent toujours être respectées. La présence d’un moteur ou d’un équipement fonctionnant en continu peut nécessiter des protections ou un dimensionnement particuliers.

un tas de fils noirs sont empilés ensemble

Certaines installations photovoltaïques

Des conducteurs de 6 mm² sont fréquemment rencontrés dans les installations photovoltaïques. Il faut néanmoins distinguer les câbles utilisés du côté des panneaux, en courant continu, de ceux assurant le raccordement en courant alternatif triphasé.

La section doit être calculée selon la puissance de l’onduleur, la tension, la longueur du raccordement et les conditions de pose. Le seul fait qu’une installation soit triphasée ne suffit donc pas pour valider automatiquement une section de 6 mm².

A LIRE AUSSI  Comprendre la courbe de charge de votre voiture électrique

Les facteurs qui déterminent la section nécessaire

Plusieurs éléments peuvent conduire à augmenter la section du câble, même lorsque son intensité nominale semble suffisante.

La longueur du raccordement

Plus le câble est long, plus sa résistance augmente. Cette résistance provoque une chute de tension et des pertes d’énergie.

Une installation située à quelques mètres du tableau électrique ne sera donc pas dimensionnée de la même manière qu’une borne installée dans un garage, un parking ou une dépendance se trouvant à plusieurs dizaines de mètres.

Pour une distance importante, le passage du 6 au 10 mm², ou du 10 au 16 mm², peut être nécessaire.

Le mode de pose

La capacité du câble à évacuer la chaleur dépend de son environnement. Un câble posé à l’air libre ne présente pas les mêmes conditions de refroidissement qu’un câble encastré, enterré ou regroupé avec plusieurs autres circuits.

Une gaine fortement chargée ou un passage dans un matériau isolant peut diminuer l’intensité admissible et imposer une section supérieure.

La température ambiante

Une température élevée réduit la capacité du câble à dissiper la chaleur. Ce facteur est particulièrement important dans un local technique, un garage fortement exposé au soleil ou une gaine traversant des combles.

Le fonctionnement prolongé

Une borne de recharge peut fonctionner à sa puissance maximale pendant plusieurs heures. Il est donc nécessaire de prévoir un dimensionnement adapté à cet usage continu, avec une marge de sécurité suffisante.

Installation d’une borne et respect des normes

Une borne de recharge doit être alimentée par un circuit spécialisé partant du tableau électrique. Ce circuit ne doit pas être partagé avec des prises, un chauffe-eau ou un autre appareil.

Il doit notamment comprendre :

  • un disjoncteur adapté à l’intensité et à la section du câble ;
  • une protection différentielle de 30 mA appropriée ;
  • un conducteur de terre correctement raccordé ;
  • un câble dimensionné selon la puissance, la distance et le mode de pose.

Le type de protection différentielle dépend de la borne et de la présence éventuelle d’un dispositif de détection des courants de défaut continus intégré à celle-ci. Les prescriptions du fabricant doivent donc être consultées avant de choisir les protections.

Pour les bornes dont la puissance dépasse 3,7 kW, l’intervention d’un professionnel disposant de la qualification IRVE est généralement nécessaire. Celui-ci vérifie également la conformité du tableau, la puissance de l’abonnement et la possibilité d’utiliser un système de délestage.

Tableau récapitulatif pour une borne triphasée

CaractéristiqueBorne de 11 kWBorne de 22 kW
Tension400 V triphasé400 V triphasé
Intensité16 A par phase32 A par phase
Section de référence5G6 mm²5G10 mm² minimum
Circuit spécialiséObligatoireObligatoire
Dimensionnement selon la longueurOuiOui
Installation par un professionnel IRVEOuiOui

Ce tableau présente des sections couramment retenues pour une installation standard. Il ne remplace pas une étude réalisée sur place. Une grande distance, une pose enterrée, un regroupement de câbles ou une température élevée peuvent nécessiter une section supérieure.

En résumé

Un câble de 6 mm² en triphasé ne doit pas être présenté comme la solution standard pour alimenter une borne de recharge de 22 kW.

Pour une installation IRVE, la distinction principale est la suivante :

  • borne triphasée de 11 kW à 16 A par phase : câble 5G6 mm² ;
  • borne triphasée de 22 kW à 32 A par phase : câble 5G10 mm² minimum.

La puissance n’est cependant pas le seul critère à considérer. La longueur, le mode de pose, la température et la chute de tension doivent également être étudiés avant les travaux.

FAQ

Un câble 6 mm² peut-il alimenter une borne triphasée de 11 kW ?

Oui. Une borne triphasée de 11 kW fonctionne généralement à 16 A par phase. Une alimentation en 5G6 mm² est couramment retenue pour cet usage, sous réserve de vérifier la longueur et les conditions de pose.

Peut-on utiliser du 6 mm² pour une borne triphasée de 22 kW ?

Ce n’est pas la section recommandée pour une borne de recharge de 22 kW fonctionnant à 32 A par phase. Il faut prévoir du 5G10 mm² au minimum et augmenter éventuellement la section lorsque la distance ou les conditions de pose l’exigent.

Quelle est la différence entre un câble 5G6 et 5G10 ?

Le câble 5G6 comprend cinq conducteurs de 6 mm², tandis que le 5G10 comprend cinq conducteurs de 10 mm². Le 5G10 présente une résistance plus faible, supporte mieux les fortes intensités et limite davantage la chute de tension.

La longueur du câble peut-elle modifier la section nécessaire ?

Oui. Plus la distance entre le tableau et la borne est importante, plus la chute de tension augmente. Une section supérieure peut alors être nécessaire, même si la puissance de la borne reste identique.

Quelles protections faut-il prévoir pour une borne ?

Chaque point de recharge doit disposer d’un circuit spécialisé, d’un disjoncteur correctement calibré et d’une protection différentielle de 30 mA adaptée à la borne. Le choix exact doit respecter la documentation du fabricant et les règles applicables aux installations IRVE.
